光学機器及び計測機器

ページ番号1003255　 更新日 2024年4月1日

印刷大きな文字で印刷

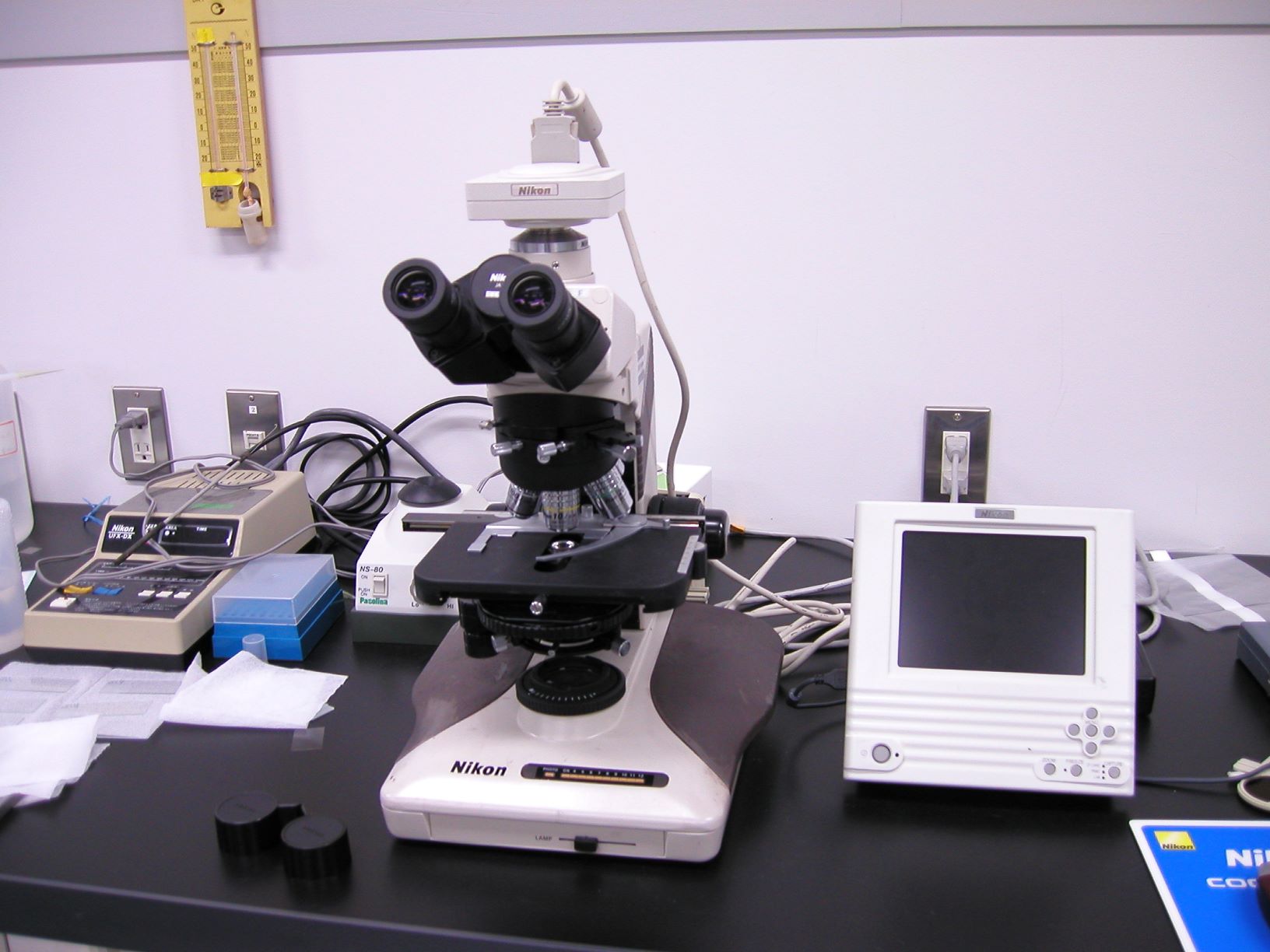

G-1

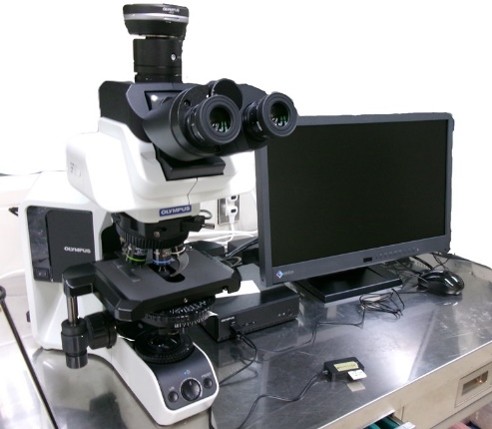

生物顕微鏡
使用料
370円
用途
微生物（酵母・細菌・カビ等）の検鏡が可能です。
メーカー・型番
株式会社ニコン　OPTIPHOT-2
仕様
  • 検鏡方法：微分干渉検鏡・位相差検鏡・暗視野検鏡・明視野検鏡
  • 検鏡倍率：100～400倍

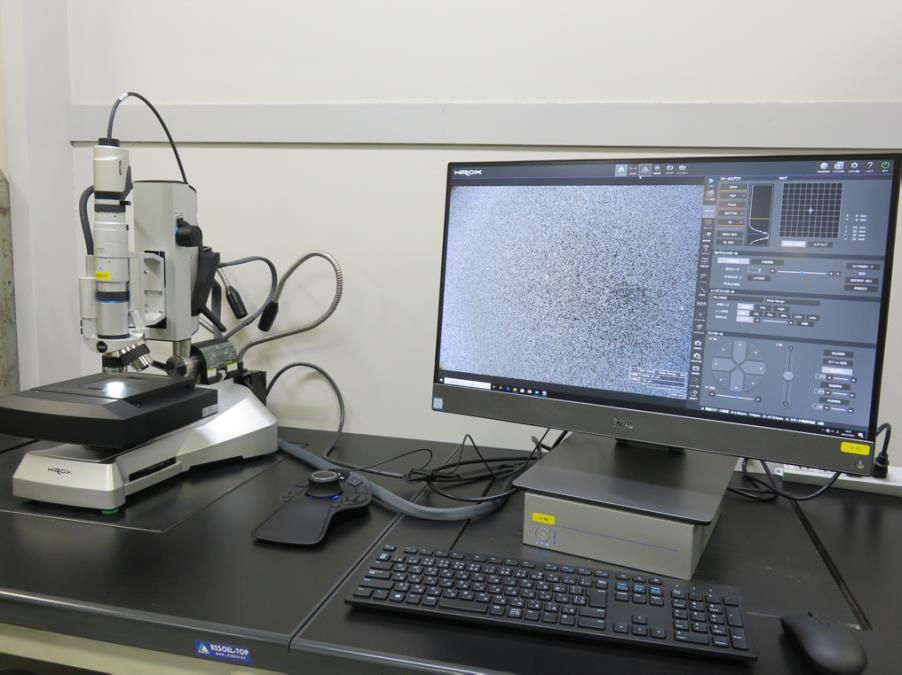

G-2
デジタルマイクロスコープ
使用料
550円
用途
モニタに映し出された対象物の観察、形状測定および画像処理を行います。
メーカー・型番
株式会社HIROX　HRX-01
仕様
  • 倍率：0～2,500倍
  • 試料高さ：最大220mm
  • 2D測定：長さ、直径、角度、面積、アスペクト比など
  • 3D測定：高さ（深さ）、表面粗さなど

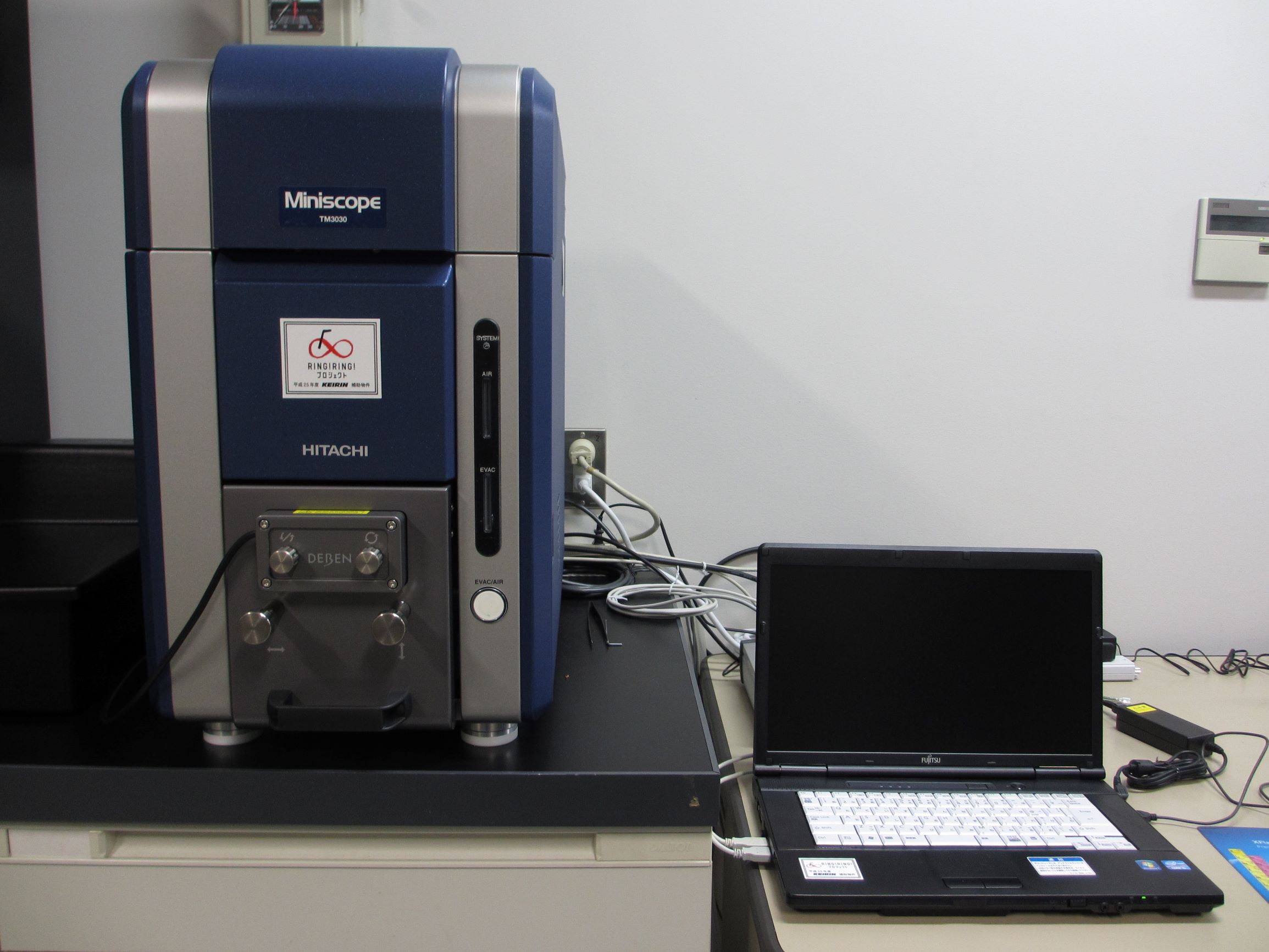

G-3
卓上型電子顕微鏡
使用料
1,820円
用途
電子線を試料表面に走査し、電子、電磁波を検出して画像化する装置です。EDXを搭載しており、観察と同時に試料表面の分析も行えます。
メーカー・型番
株式会社日立ハイテクノロジーズ　TM3030
仕様
  • 倍率：15～30,000
  • 最大試料寸法：φ70mm、厚さ50mm
  • 検出可能元素：B(5)～Am(95)

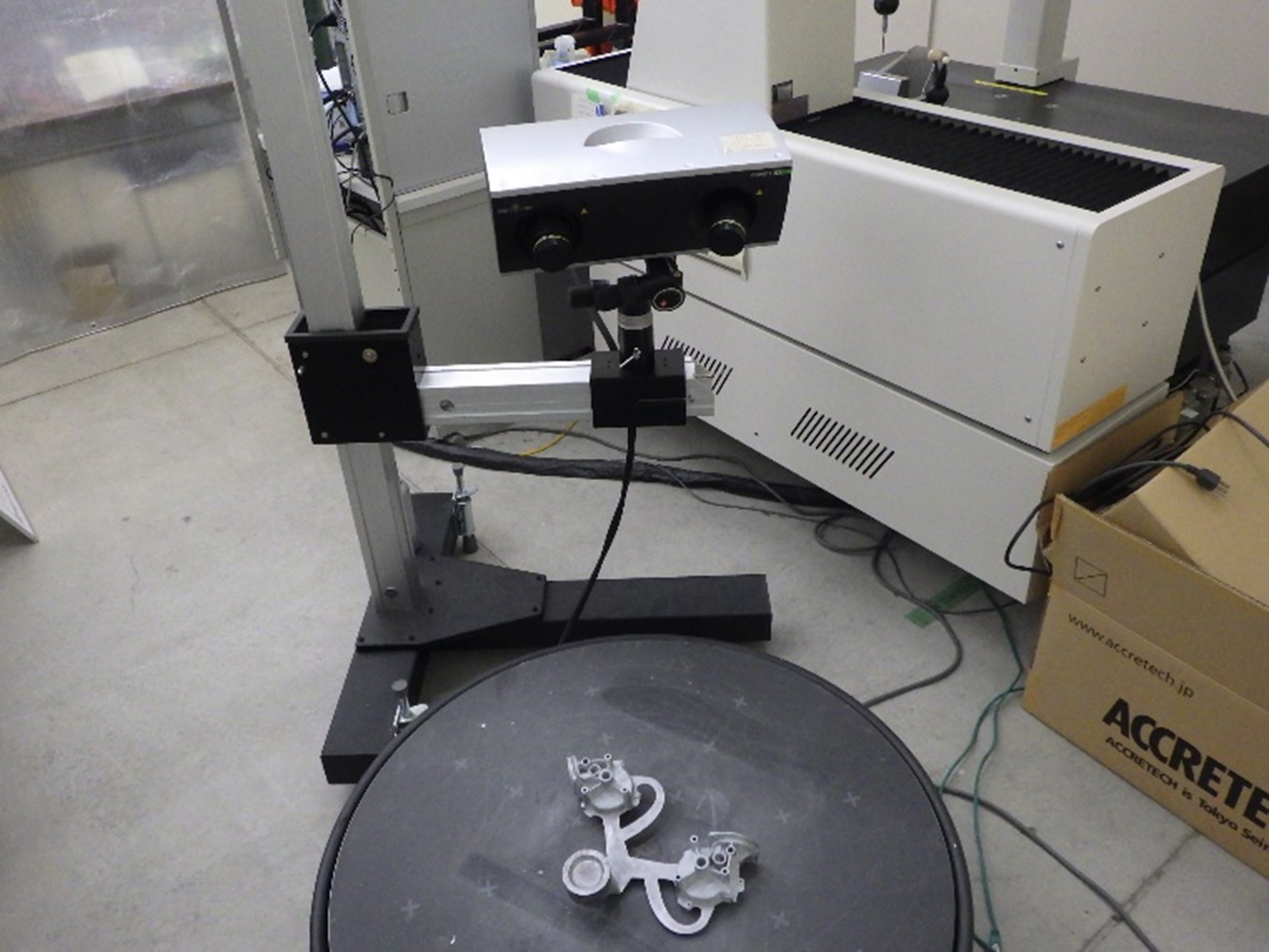

G-4
非接触3次元測定機
使用料
680円
用途
測定物に対して縞模様のパターンを投影後、撮影した画像から、三角測量法を応用して、測定物の表面形状を点群データとして測定する装置です。加工した部品などの精度比較や図面では表現が困難な形状の3Dデータ化に使用します。
メーカー・型番
Steinbichler Optotechnik GmbH　COMET L3D-8M
仕様
  • 800万画素CCD
  • 測定範囲：80×60×40～565×425×350mm
  • 点間距離：0.024～0.172mm
  • 測定時間：1.7秒/ショット
※設置場所：金型技術研究センター

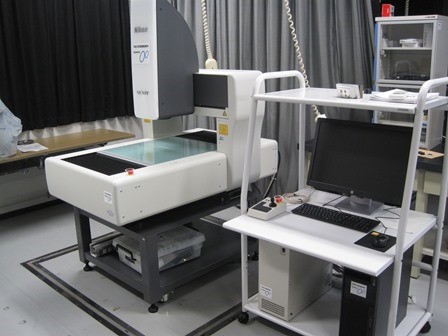

G-5
画像測定装置
使用料
400円
用途
カメラで取得した二次元画像を基に寸法や形状を計測する装置です。非接触測定のため、小物や薄物、軟質の測定物の測定に適しています。
メーカー・型番
株式会社ニコン　NEXIV VMZ-R4540/T2VGA
仕様
  • 測定範囲：450（X）×400（Y）×200（Z)mm
  • 測定精度：U1X,U1Y 1.2+4L/1,000μm、Z軸1.2+5L/1,000μm

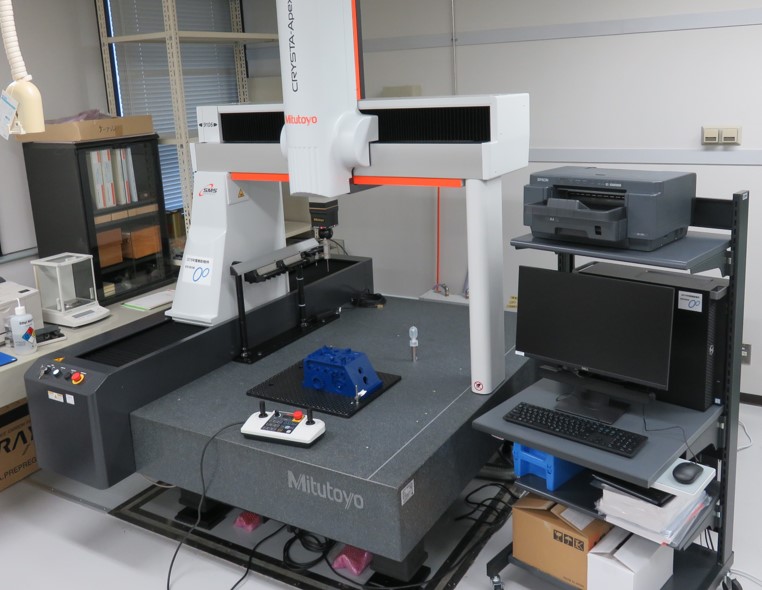

G-6
3次元座標測定装置
使用料
3,020円
用途
部品や製品などの形状の寸法測定、寸法検査を行います。測定結果は2次元もしくは3次元の図として表示ができ、表にまとめた測定値も含めた検査表として出力可能です。
メーカー・型番
株式会社ミツトヨ　CRYSTA-Apex V9106
仕様
  • 測定範囲：X900×Y1,000×Z600mm
  • 本体測定精度E0,EMP＝1.7+3L/1,000 μm

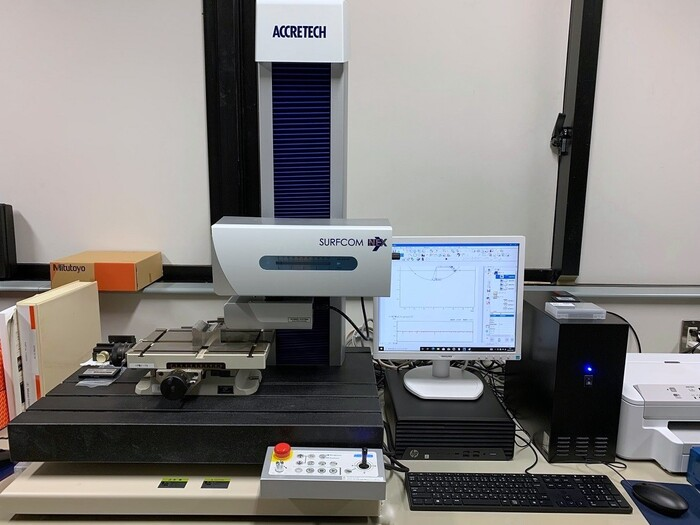

G-7
表面粗さ・輪郭形状測定機
使用料
880円
用途
主に金属加工表面の粗さや輪郭形状の測定を行います。
メーカー・型番
株式会社東京精密　SURFCOM NEX200 SD2-11
仕様
  • X軸測定長さ：100mm　X軸分解能：0.016μm
  • Z軸測定長さ：±5mm　Z軸分解能：0.9μm

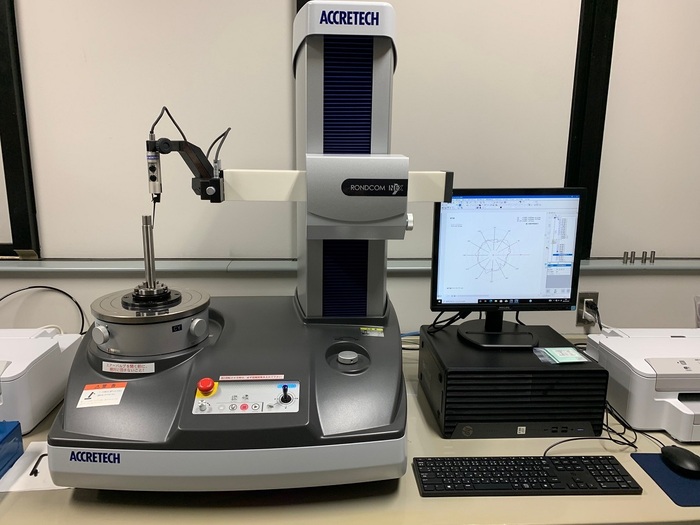

G-8
真円度・円筒形状測定機
使用料
830円
用途
主に円筒形状の機械部品の真円度や直角度の測定を行います。
メーカー・型番
株式会社東京精密　ROUNDCOM NEX200 SD2-12
仕様
  • 最大測定径：300mm　最大測定高さ：300mm
  • 最大積載質量：30kg　自動センタリング範囲：±5mm
  • 自動チルチング範囲：±1度

機器使用申請書電子ファイル

機器使用の申請には下記ファイルをご利用下さい
詳しい記入方法等については、工業技術センターまでお問い合わせ下さい。
